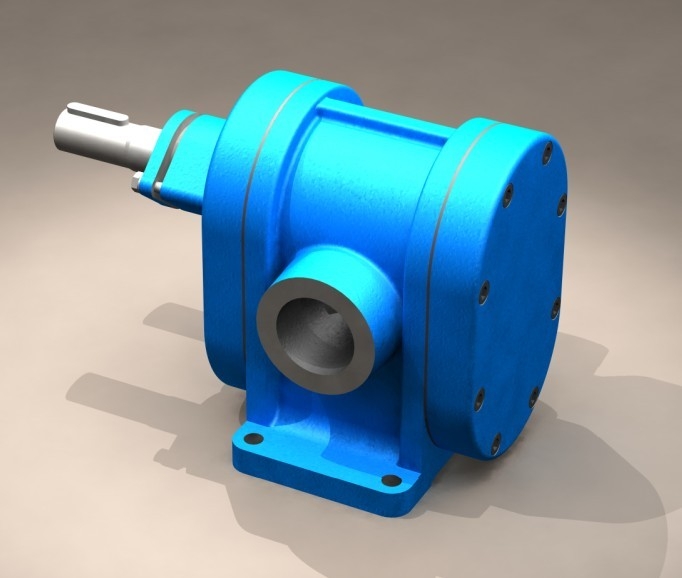

2CY齿轮泵结构
-----泊头市福兴油泵厂

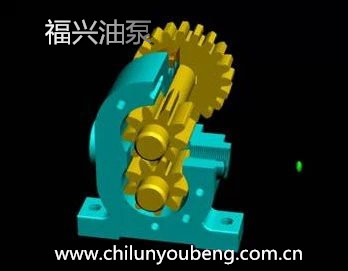

①、2CY齿轮泵是卧式回转泵，主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。
②、泵体、轴承座等为灰铸铁件，齿轮用优质碳素钢材制作，亦可根据用户特殊需要用铜材料或不锈钢材料制作
③、轴承座上有填料函室，起轴向密封作用。齿轮泵均可采用填料密封以弹性好、耐高温和低温、化学性质稳定且有自润滑性能的柔性石墨做为填料。
④、用弹性联轴器直接与驱动电机联接，并安装在公共铸铁底盘上。
用途
2CY齿轮泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)，温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。
2CY齿轮泵的磨损性故障1、2CY齿轮泵内部零件磨损
油泵内部零件磨损会造成内漏。其中浮动轴套与齿轮端面之间泄漏面积大，是造成内漏的主要部位。这部分漏损量占全部内漏的50%~70%左右。磨损内漏的齿轮泵其容积效率下降，油泵输出功率大大低于输入功率。其损耗全部转变为热能，因此会引起油泵过热。若将结合平面压紧，因工作时浮动轴套会有少量运动而造成磨损，结果使农具提升缓慢或不能提升，这样的浮动轴套必须更换或修理。
2齿轮泵壳体的磨损
主要是浮动轴套孔的磨损（齿轮轴与轴套的正常间隙是0.09~0.175mm，最大不得超过0.20mm）。齿轮工作受压力油的作用，齿轮尖部靠近油泵壳体，磨损泵体的低压腔部分。另一种磨损是壳体内工作面成圆周似的磨损，这种磨损主要是添加的油液不净所致，所以必须添加没有杂质的油液。
2CY齿轮泵特性
①、2CY齿轮泵结构简单紧凑，使用和保养方便。
②、2CY齿轮泵具良好的自吸性，故每次开泵前不须灌入液体。
③、2CY齿轮泵的润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。
④、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。
2CY齿轮泵性能参数表型号
流量
Q转速
n
r/min
排出压力
p
Mpa必需汽
蚀余量
r
m效率
η
%
电动机 m3/h L/min 功率KW
型号 2CY-1.08/2.5 1.08 18 1420 2.5 9.5 58 2.2 Y100L1-4 2CY-2.1/2.5 2.1 35 1420 2.5 9.5 58 3 Y100L2-4 2CY-3/2.5 3 50 1440 2.5 9.5 59 4 Y112M-4 2CY-4.2/2.5 4.2 70 1440 2.5 9.5 59 5.5 Y132S-4 2CY-7.5/2.5 7.5 125 1440 2.5 9.5 63 7.5 Y132M-4 2CY-12/2.5 12 200 1460 2.5 9.5 63 15 Y160L-4 站内导航：
