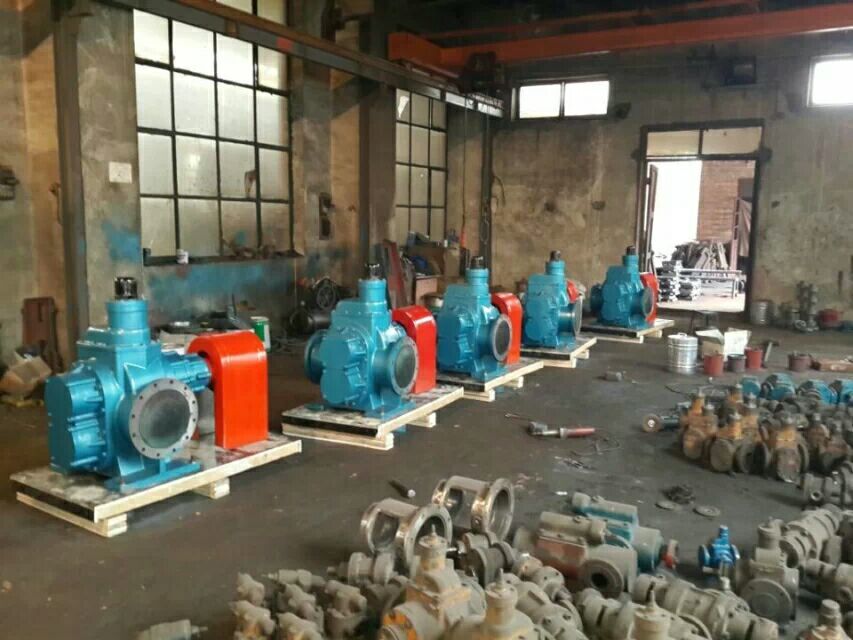

      KCB大流量齿轮泵

      时间:2015-03-23 21:55 作者:高猛 点击:

       KCB大流量齿轮油泵介绍

    --------泊头市福兴油泵厂






          KCB系列大流量齿轮油泵是一种齿轮泵,具体地说是一种具有耐酸、耐磨功能的齿轮泵。按照本实用新型所提供的设计方案,在壳体上安装主动轴与被动轴,在主动轴位于壳体内的一段上安装齿轮,在被动轴上安装与齿轮啮合的齿轮,形成一对齿轮副,在壳体上设置物料的进口与出口,其特征是:在壳体内容纳齿轮副的空腔内壁设置陶瓷板。本装置通过改变齿轮泵的构造,来提高齿轮泵的耐酸及耐磨性能。
      KCB不锈钢齿轮泵的齿轮常见的有直齿、斜齿、人字齿、螺旋齿,齿廓主要有渐开线和圆弧型式。通常小型齿轮泵多采用渐开线直齿轮,高温齿轮泵常采用变位齿轮,输送高粘度、高压聚合物熔体的熔体泵多采用渐开线斜齿轮。齿轮与轴制成一体,其刚性及可靠性高于齿轮与轴单独制造的齿轮泵。国外低压齿轮泵的齿轮常采用方形结构,即齿轮的齿宽等于齿顶圆直径。而高压场合使用的高粘度齿轮泵的轮齿宽度小于其齿顶圆直径,这是为了减小齿轮的径向受压面积,降低齿轮、轴承的载荷。
      KCB系列大流量齿轮油泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。
    用途
      KCB系列大流量齿轮油泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
    结构特点
      本系列齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
      泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。
      KCB系列大流量齿轮油泵性能参数表

    型号

    流量 Q 转速 n
    r/min

    排出压力 p
    Mpa
    必需汽
    蚀余量
    r
    m
    效率
    η
    %

    电动机
    m3/h L/min 功率KW  型号
    KCB-1200 72 1200 740  0.6  7  43 37 Y280S-8
    KCB-1600 95 1600 980 45 Y280S-6
    KCB-1800 112 1800 740  0.6  7.5  43 55 Y315S-8
    KCB-2500 150 2500 985 75 Y315S-6
    KCB-2850 170 2850 740  0.6  8  44 90 Y315L1-8
    KCB-3800 230 3800 989 110 Y315L1-6
    KCB-4100 245 4100 743  0.6  8  44 132 Y355M1-8
    KCB-5400 325 5400 989 160 Y355M1-6
    KCB-5600 330 5600 744  0.6  8  44 160 Y355M2-8
    KCB-7600 460 7600 989 200 Y355M3-6
    KCB-7000 420 7000 744  0.6  8  44 185 Y355L1-8
    KCB-9600 570 9600 989 250 Y355L2-6
