      不锈钢齿轮油泵

      时间：2015-03-15 22:22作者：高猛　点击：次
    不锈钢齿轮泵产品信息
    ---------------泊头市福兴油泵厂

    用途
    　　 适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。

    应用范围
    　　在输油系统中可用作传输、增压泵；
    在燃油系统中可用作输送、加压、喷射的燃油泵；
    在一切工业领域中，均可作润滑油泵用。

    结构特点
    　　本系列齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
    泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。
    泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。
    从主轴外伸端向泵看，为顺时针旋转。



    KCB系列齿轮泵









    KCB系列齿轮泵性能参数



    型号
    		 流量 Q 转速 n
    r/min
    		 排出压力 p
    Mpa    		 必需汽
    蚀余量
    r
    m    		 效率
    η
    %
    		 电动机
    m3/h L/min 功率KW
    		 型号
    KCB-18.3 1.1 18.3 1400 1.45 5 44 1.5 Y90L-4
    2CY-1.1/1.45
    KCB-33.3 2 33.3 1420 1.45 5 44 2.2 Y100L1-4
    2CY-2/1.45
    KCB-55 3.3 55 1400 0.33 7 41 1.5 Y90L-4
    2CY-3.3/0.33
    KCB-83.3 5 83.3 1420 0.33 7 43 2.2 Y100L1-4
    2CY-5/0.33
    KCB-135 8 135 940 0.33 5 46 2.2 Y112M-6
    2CY-8/0.33
    KCB-200 12 200 1440 0.33 5 46 4 Y112M-4
    2CY-12/0.33
    KCB-300 18 300 960 0.36 5 42 5.5 Y132M2-6
    2CY-18/0.36
    KCB-483.3 29 483.3 1440 0.36 5.5 42 11 Y160M-4
    2CY-29/0.36
    KCB-633 38 633 970 0.28 6 43 11 Y160L-6
    2CY-38/0.28
    KCB-960 58 960 1470 0.28 6.5 43 18.5 Y180M-4
    2CY-58/0.28
    KCB-1200 72 1200 740  0.6  7  43 37 Y280S-8
    KCB-1600 95 1600 980 45 Y280S-6
    KCB-1800 112 1800 740  0.6  7.5  43 55 Y315S-8
    KCB-2500 150 2500 985 75 Y315S-6
    KCB-2850 170 2850 740  0.6  8  44 90 Y315L1-8
    KCB-3800 230 3800 989 110 Y315L1-6
    KCB-4100 245 4100 743  0.6  8  44 132 Y355M1-8
    KCB-5400 325 5400 989 160 Y355M1-6
    KCB-5600 330 5600 744  0.6  8  44 160 Y355M2-8
    KCB-7600 460 7600 989 200 Y355M3-6
    KCB-7000 420 7000 744  0.6  8  44 185 Y355L1-8
    KCB-9600 570 9600 989 250 Y355L2-6





    安装尺寸与性能曲线图
    　　各型齿轮泵的性能参数，是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5～8×10-5m2/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定。

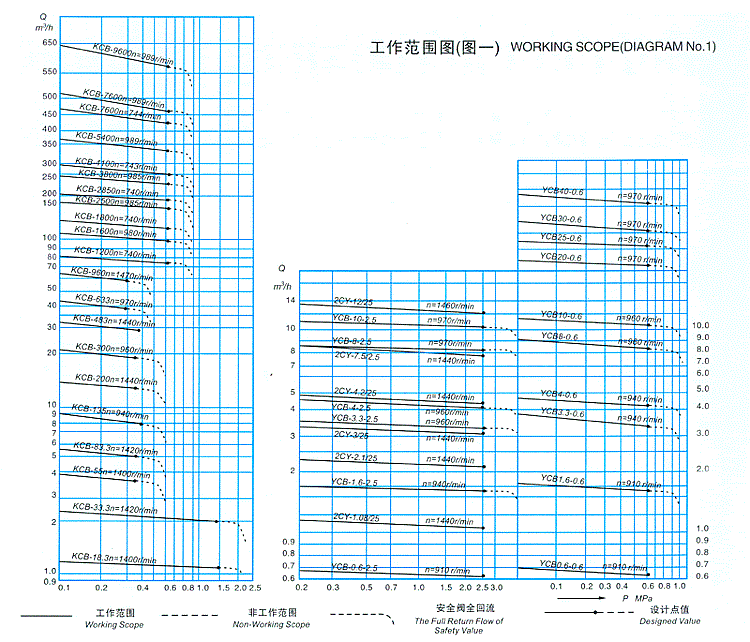

    　　各型齿轮泵性能参数中给出的排出压力是给出的最大的工作压力值，在此范围内泵均能正常工作，其工作范围见图一。
    工作范围图





    型号 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2 φD G 4-φd
    KCB-18.3 217.5 35 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
    KCB-33.3 231 42.5 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
    KCB-55 246 50 80 115 16 192 150 120 66 136 90 69 20 G1" 16
    KCB-83.3 271 62 80 115 16 192 150 120 66 136 90 69 20 G11/2" 16

    KCB200～960型泵头外型及安装尺寸


    型号 L L1 L2 B1 B2 H H1 H2 F φD1 φD2 φD3 n×d φD 4-φd
    KCB-200 290 200 66 214 160 263.5 118 152.5 300 140 110 50 4-M12 28 13
    KCB-300 354 230 90 225 180 308 128 170 318 155 123 70 6-M14 32 16
    KCB-483.3 354 230 90 225 180 308 128 170 318 155 123 70 6-M14 32 16
    KCB-633 415 270 120 280 175 385 188 205 380 190 158 100 8-M14 38 18
    KCB-960 415 270 120 280 175 385 188 205 380 190 158 100 8-M14 38 18
    KCB1200-9600型泵头外型、安装尺寸
    型号 L L1 L2 B1 B2 B3 H H1 H2 φ1 φ2 φ3 n-d φD 4-φd
    KCB-1200 715 300 480 415 463 510 708 220 300 150 225 260 8-φ18 56 25
    KCB-1600
    KCB-1800 830 340 547 460 585 684 876 262 350 200 280 315 8-φ18 76 25
    KCB-2500
    KCB-2850 948 380 625 520 584 640 915 299 400 250 335 370 12-φ18 86 25
    KCB-3800
    KCB-4100
    KCB-5600 1085 345 700 500 600 740 1155 386 500 350 445 490 12-φ23 95 32
    KCB-7000
    KCB-7600
    KCB-9600
