泊头市福兴泵业供应皮带式减速机式LC罗茨油泵

罗茨油泵产品信息

出自www.58clb.com

工作原理：

罗茨油泵（简称罗茨泵）是一种旋转式变容真空泵。它是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范围的不同，又分为直排大气的低真空罗茨泵；中真空罗茨泵（又称机械增压泵）和高真空多级罗茨泵。一般来说，罗茨泵具有以下特点：

在较宽的压强范围内有较大的抽速；起动快，能立即工作；对被抽气体中含有的灰尘和水蒸气不敏感;转子不必润滑，泵腔内无油；振动小，转子动平衡条件较好，没有排气阀；驱动功率小，机械摩擦损失小；结构紧凑，占地面积小；运转维护费用低。

因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

罗茨泵的工作原理：

罗茨泵的工作原理--我知道在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。为了提高泵的极限真空度，可将罗茨泵串联使用。

罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。

罗茨泵的工作原理--我知道如图为罗茨泵转子由0°转到180°的抽气过程。在0°位置时（图中a），下转子从泵入口封入v0体积的气体。当转到45°位置时（图中b），该腔与排气口相通。由于排气侧压强较高，引起一部分气体返冲过来。当转到90°位置时（图中c），下转子封入的气体，连同返冲的气体一起排向泵外。这时，上转子也从泵入口封入v0体积的气体。当转子继续转到135°时（图中d），上转子封入的气体与排气口相通，重复上述过程。180°（图e）位置和0°位置是一样的。转子主轴旋转一周共排出四个v0体积的气体。

◆ 用途说明：

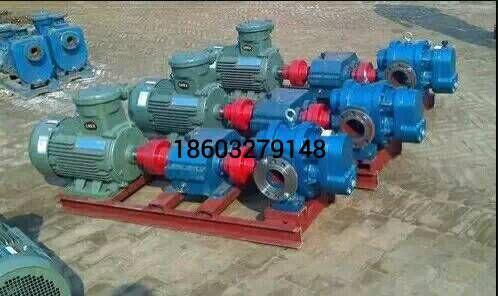

　　公司生产的LC高粘度罗茨泵，分皮带传动和齿轮减速器驱动两种形式。此泵具有：低转速，效率高，体积小，流量大，消耗功率小，自吸能力强，不用引油，使用方便等特点。可广泛用于输送石油及石油产品（汽油可换铜泵叶）和工厂输送各种油类和液体。如原油，油漆，润滑油，玻璃胶，油脂酸，牙膏和淡碱性（肥皂加工）液体等；食品加工可输送各种液体，如沥青,原油,.豆酱，醺母，糖稀等。装卸各种油槽车及油轮等速度快、效率高，使用方便，可以正反转工作。
　　 LCW高粘度罗茨泵（卧式罗茨泵），是在LC型泵的基础上，为解决输送沥青及冷凝油改制而成的，在泵壳外表或端盖加保温层，利用蒸汽或导热油循环对泵的工作室进行保温，从而对泵的连续工作和间歇工作，提供方便和良好条件。

◆ 性能参数：

型号	流量 m 3 /h	工作压力 Mpa	进出口径 mm	允许吸上高度 m	传动形式		配用功率		泵效率 %	转速 r/min	介质温度≤℃	重量 kg	应用范围
型号	流量 m 3 /h	工作压力 Mpa	进出口径 mm	允许吸上高度 m	Ⅰ减速器型号	Ⅱ三角带代号	电动机型号	功率 KW	泵效率 %	转速 r/min	介质温度≤℃	重量 kg	应用范围
LC-10/0.6	10	0.6	40	6	ZD14	A1778	100L 2 -4	3.0	62	400	140	167	柴油、机油、甘油、石油、牙膏、食用油、稠油，沥青等。
LC-18/0.6	18	0.6	50	6	ZD14	A1778	I 132S-4	5.5	62	400	140	219
LC-18/0.6	18	0.6	50	6	ZD14	A1778	II 112S-4	4.0	62	400	140	219
LC-38/0.6	38	0.6	65	6	ZD14	B2350	132M-4	7.5	65	400	140	269
LC-50/0.6	50	0.6	80	6	ZL200		180M-4	11	70	445	140	1160
LC-80/0.6	80	0.6	200	6	ZL23.1		225M-6	30	70	209	140
LC-100/0.6	100	0.6	200	6	ZL23.1		250M-6	37	73	254	140
LCT（铜）-10/0.6	10	0.6	40	6	ZD14	A1778	100L 2 -4	3.0	62	400	140	167	汽油、溶剂油、煤油等。
LCT（铜）-18/0.6	18	0.6	50	6	ZD14	A1778	I 132S-4	5.5	62	400	140	219
LCT（铜）-18/0.6	18	0.6	50	6	ZD14	A1778	II 112M-4	4.0	62	400	140	219
LCT（铜）-38/0.6	38	0.6	65	6	ZD14	B2350	132M-4	7.5	65	400	140	269
LCT-50/0.6	50	0.6	80	6	ZL200		180M-4	11	70	445	140	1160
LCT-80/0.6	80	0.6	200	6	ZL23.1		225M-6	30	70	209	140
LCT-100/0.6	100	0.6	200	6	ZL23.1		250M-6	37	73	254	140
LCW-10/0.6	10	10	40	6	ZD14	A1778	100L 2 -4	3.0	60	400	140	167	沥青、冷凝油、稠油等。
LCW-18/0.6	18	0.6	50	18	ZD14	A1778	I 132S-4	5.5	60	400	200	219
LCW-18/0.6	18	0.6	50	18	ZD14	A1778	II 112M-4	4.0	60	400	200	219
LCW-38/0.6	38	0.6	65	6	ZD14	B2350	132M-4	7.5	64	400	200	269
LCW-50/0.6	50	0.6	80	6	ZL200		180M-4	11	68	445	200	1160
LCW-80/0.6	80	0.6	200	6	ZL23.1		225M-6	30	69	206	200
LCW-100/0.6	100	0.6	200	6	ZL23.1		250M-6	37	71	254	200
